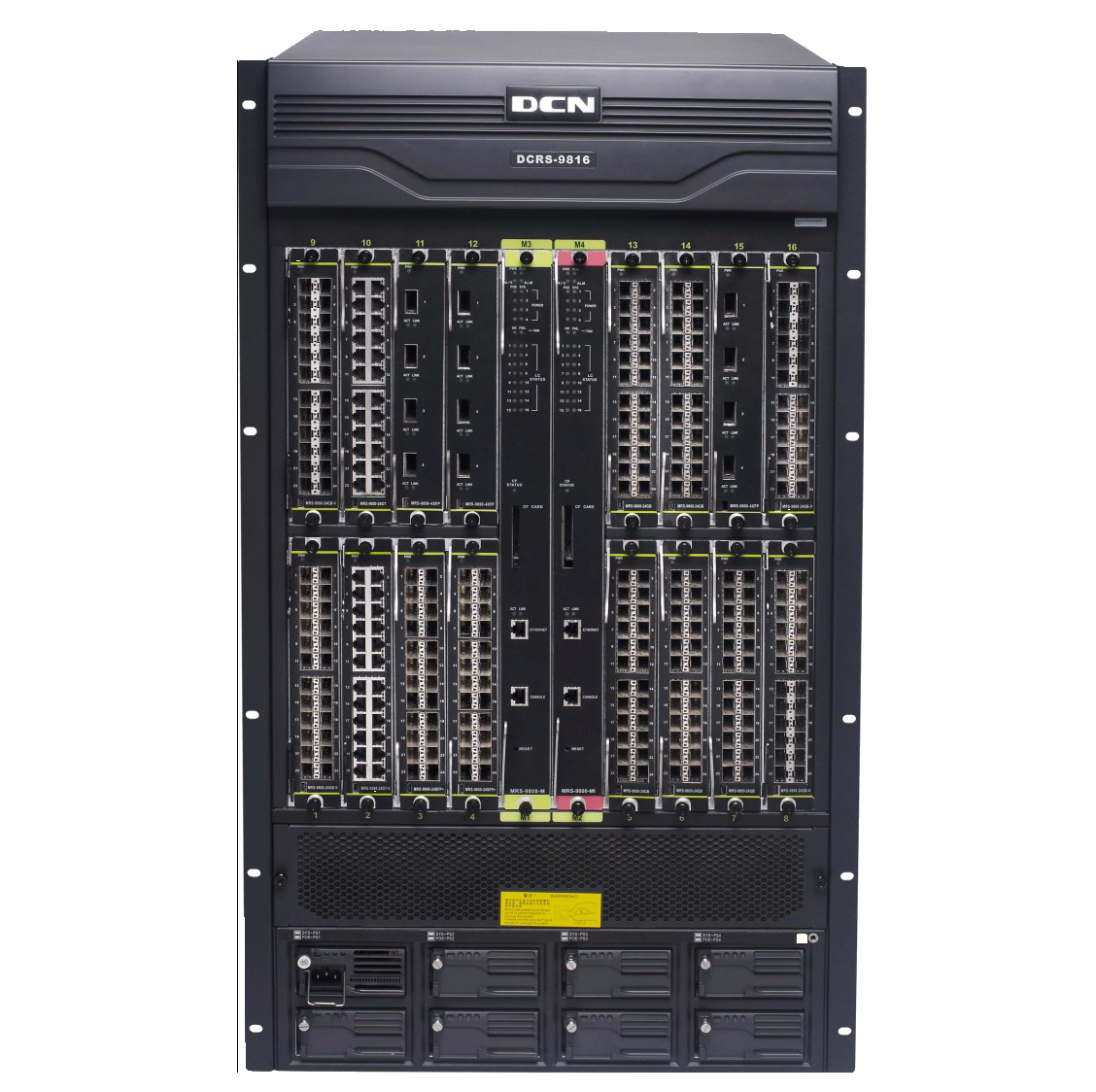

DCRS-9800 Serisi, yüksek performanslı, kablolu hızlı şase anahtarıdır. DCRS-9816, 18 yuvalı anahtardır. 2 yönetim yuvası ve 16 I/O kart yuvası vardır. Yedekli güç kaynağı, fanlar ve yönetim modülleri ile DCRS-9800 Serisi, sürekli çalışma ve tamamen yedekli sistem sağlar.

DCRS-9800 serisi, kampüslerin omurga katmanı, kurumsal ağlar ve IP metropolitan ağlarının toplama katmanı için idealdir.

Performans ve Ölçeklenebilirlik

DCRS-9816, maksimum 320 * 10G port veya 384 Gigabit port destekleyerek esneklik ve yüksek port yoğunluğu sağlar.
10G modülleri, dağıtım katmanı anahtarlarına veya doğrudan erişim anahtarlarına aşağı bağlantı için maksimum 20 port destekler, bunları çekirdek katmana toplar ve Gigabit anahtarlarda port darboğazlarını önler. Ayrıca, isteğe bağlı 10Gigabit Ethernet SFP + alıcı-vericileri, farklı mesafeli fiber yukarı bağlantılar (uplink) için seçilebilir.
Backup Master, herhangi bir zamanda ağ kontrolü için bir ana denetleyicinin kullanılabilirliğini sağlar.
Donanım yazılımı ve konfigürasyon, yönetim kolaylığı için otomatik olarak ana birimden bağımlı birimlere yükseltilir.
Yazılım yükseltmesiyle desteklenen MPLS, L2 / L3 MPLS-VPN için yoğun protokol desteği dahildir.

OpenFlow

OpenFlow1.3 standart protokolünü destekler. Ağın programlanmasını kolaylaştıran OpenFlow, yüksek performansı ağ üzerinden veri merkezi kullanıcılarına ulaştırır.
Opendaylight, Floodlight, Ryu, Pox destekler.

Kesintisiz Kullanılabilirlik

IEEE 802.1w Rapid Spanning Tree Protokolü
IEEE 802.1s Multiple Spanning Tree Protokolü, VLAN başına STP çalıştırır ve yedek bağlantılarda layer 2 yük paylaşımı sağlar.
IEEE 802.3ad Link Aggregation Protokolü (LACP), birkaç fiziksel bağlantıyı bir ana hat olarak otomatik olarak bir araya getirerek, uplink bağlantıları için yük dengesi ve hata toleransı sağlayarak bant genişliğini artırır.
IGMP snooping, IP multicast akışın taşmasını önler ve bant genişliği, yoğun video trafiğini yalnızca abonelerle sınırlar.

L3 Özellikleri

DCRS-9800 serisi yüksek performanslı donanım tabanlı IP yönlendirme sağlar. RIP, OSPF ve BGP, aynı ve farklı domain içindeki diğer layer 3 anahtarları veya yönlendiricilerle yönlendirme bilgilerini değiştirerek dinamik yönlendirme sağlar.
DVMRP, PIM-SM / DM Çok Noktaya Yayın Yönlendirme Protokolleri, bir alt ağdan diğerine IP çok noktaya yayın gönderir.
VRRP, yönlendirme için birden fazla L3 anahtarını dinamik olarak yedekleyerek sisteminizin arızalanmasını önler.
Ağ kararlılığını korumak için OSPF ve BGP'nin otomatik yeniden başlatmasını destekler.

Güçlü Multicast

DCRS-9800, multicast özelliğini destekler. Ürün, IGMPv1 / v2 / v3 gibi zengin L2 multicast özelliklerini; DVMRP, PIM-DM, PIM-SM ve PIM-SSM gibi gözetleme ve L3 multicast protokollerini destekler. Zengin uygulama deneyimi olarak ürün, Multicast VLAN Kaydı, Multicast Alma Kontrolü ve Yasadışı Multicast Kaynak Algılama işlevlerini destekler.

Yüksek Güvenilirlik Ağı

MRPP (Çok Katmanlı Halka Koruma Protokolü), Ethernet döngü korumasına uygulanan ve ağ yakınsama süresini 50 ms'ye düşüren bir bağlantı katmanı protokolüdür.

Gelişmiş QoS

Port başına 8 çıkış kuyruğu, 8 adede kadar akış türünün farklılaştırılmış yönetimini sağlar. Trafik, 802.1p, DSCP, IP önceliği ve TCP / UDP port numarasına göre önceliklendirilerek ses ve video gibi gerçek zamanlı uygulamalara en iyi performansı verir.
Port veya akış sınıfı(traffic class) başına çift yönlü hız sınırlaması, ağ bant genişliğini korur ve ağ kaynaklarının tam kontrolüne izin verir.

Gelişmiş Güvenlik

IEEE 802.1x port-tabanlı erişim kontrolü tüm kullanıcıların ağa ulaşmadan önce yetkilendirilmesini sağlar.
MAC tabanlı kimlik doğrulama, güvenlik erişimi sağlar ve müşterinin güvenli bir şekilde dağıtılmasına yardımcı olur.
Access Control Lists (Giriş/Çıkış Erişim Kontrol Listeleri) L2/L3/L4 başlık bilgilerine dayanan paketleri reddederek hassas ağ kaynaklarına erişimi kısıtlamak için kullanılabilir.
SSL, Web Management Encryption, RADIUS ve TACACS + kimlik doğrulaması, yetkilendirme ve hesaplama, veri iletişimini korur ve veri gizliliğini sağlar.

Kolay Yönetim

Konsol portu veya Telnet üzerinden Komut Satırı Arayüzü (CLI), anahtar yönetimi için kullanılabilir.
Kullanıcı dostu web arayüzü, kullanıcıların anahtarları hızlı ve kolay bir şekilde yapılandırmasına yardımcı olur.
Donanım yazılımı ve konfigürasyon dosyaları TFTP aracılığıyla yedeklenebilir ve geri yüklenebilir.

IPv6 Desteği

DCRS-9800 serisi anahtar, maksimum performans için donanımsal olarak IPv6 yönlendirmesini destekler. Ağdaki cihaz sayısı arttıkça, daha fazla adreslemeye ihtiyaç duyulduğunda ve yüksek güvenlik kritik hale geldiğinde, DCRS-9800 serisi anahtarlar gereksinimi karşılamak için doğru ürün olacaktır. DCRS-9800, IPv6 faz II sertifikasına sahiptir.

Çevre Koruma

Mevcut ağ yapısı, enerji kaynaklarını dikkate almalı ve son müşterinin güç tasarrufu yapmasına yardımcı olmalıdır. Uzun yıllara dayanan donanım tasarım tecrübesi ile DCRS-9800 serisi, güç modülü, fan modülü ve sistem güç kontrolü gibi her ayrıntıda güç kaynağını kontrol eder.

Teknik Özellikler

DCRS-9816

Model	DCRS-9816
Slot	2 management slots 16 business slots
Business Ports	10/100/1000BASE-T: MAX 384 1000Base-SX: MAX 384 1000Base-LX: MAX 384 10G: MAX 320
Performans
Anahtarlama Kapasitesi	1536Gbps
İletim Hızı	1143Mpps
MAC Tablosu	288K-400K
Yönlendirme Tablosu	MAX 16K
VLAN Tablosu	4K
Özellikler
Sistem Yapısı	CLOS
İletim	Sakla ve İlet IEEE802.3(10Base-T) IEEE802.3u(100Base-TX) IEEE802.3z(1000BASE-X) IEEE802.3ab(1000Base-T) IEEE802.3ae(10GBase) Loopback Interface 9k Jumbo Frame Port Loopback Detection LLDP ve LLDP-MED UDLD
	LACP 802.3ad, max 128 group trunks with max 8 ports for each trunk Link Aggregation by manual
	IEEEE802.1d(STP) IEEEE802.1w(RSTP) IEEEE802.1s(MSTP) Max 48 instances Root Guard BPDU Guard BPDU Forwarding
	One to one or any to one mirror Mirror cross business cards RSPAN
	IGMP v1/v2/v3, IGMP v1/v2/v3 Snooping, IGMP Proxy ICMPv6, ND, ND Snooping, MLDv1/v2, MLDv1/v2 Snooping
	GVRP Port/ MAC/ IP Segment/ Portocol/ Voice/ Private/ VLAN support Multicast VLAN Register/MVR for IPv4 and IPv6
	Port-based 802.1Q, 4K VLAN QinQ and Selective QinQ
	DFI/Broadcast/Multicast Stormcontrol
	Binding(IPv4/IPv6), IP Source Guard MAC Filter, MAC Limit
	IP Source Guard
	Port Binding(IPv4 /IPv6)
	Support Smart Link (or named Flexible Link)
L3 Özellikleri	IP Protocol(IP support both of IPv4 and IPv6)
	Default Routing, Static Routing, Blackhole Route, VLSM and CIDR,
	RIPv1/V2, OSPFv2, BGP4, support MD5 Authentication LPM Routing
	OSPFv3, BGP4+ support
	Policy based Routing(PBR) for IPv4 and IPv6
	Support 4 byte BGP AS number
	Support GR for OSPF and BGP
	VRRP, VRRP v3
	DVMRP, PIM-DM, PIM-SM, PIM-SSM MSDP(Multicast Source Discovery Protocol) Static Multicast Route Multicast Edge Configure Any cast RP for IPv4 and IPv6 PIM-SM/DM/SSM for IPv6, 6 to 4 Tunnels, configured Tunnels, ISATAP Multicast Receive Control Illegal Multicast Source Detection
	URPF for IPv4 and IPv6
	BFD
	ECMP(Equal Cost Multi-Path)with maxim 8 groups
	ARP Guard, Local ARP Proxy, Proxy ARP, ARP Binding, Gratuitous ARP, ARP Limit
Tunnel Technical	Manual Configure IPv4/IPv6 tunnel 6to4 Tunnel ISATAP Tunnel GRE Tunnel
MPLS	255 VRF/VFI LDP L3 MPLS VPN VPLS MPLS QOS
QoS	8 Hardware Queues per port
	Traffic Classification based on IEEE 802.1p, ToS, port and DiffServ
	SP, WRR, SWRR
	Traffic Shaping
	Rate Limit for Import and Export
	PRI Mark/Remark
	WRED
	2 buckets with dual rate and triply color mark
	Ingress and Egress ACL
ACL	Standard and Expanded ACL
	IP ACL and MAC ACL,
	ACL based on source/definition IP, MAC, L3 protocol, TCP/UDP port number, IP PRI(DSCP, ToS, Precedence), Time
	Ingress and Egress ACL
ACL-X	Time-Based Security Auto-negotiation
	ACL rules can be configured to port, VLAN, VLAN routing interfaces
	Can be used for QoS Classification
Anti-attack and Güvenlik	S-ARP: ARP Inspection, defense ARP-DOS Attack and Address Clone
	Anti-Sweep: prevent Ping Sweep
	S-ICMP: resist PING-DOS attack, ICMP unreachable attack
	S-Buffer: prevent DDOS attack
	Switch engine CPU protection
	Key message priority: secure processing of key legal messages
	Port credit: inspect illegal DHCP Server, Radius Server. Connection via credit port only
	Support URPF, avoid IP address clone
	All the above technologies efficiently prevent various DOS attack (e.g. ARP, Synflood, Smurf, ICMP attack), support ARP monitoring, defense Worm, Bluster, check sweep and raise alarm
DHCP	Support DCHP Client, Relay, Snooping, Option 82
	DHCP Server for IPv4 and IPv6
	DHCP v6 and DHCP Snooping v6
DNS	DNS Client
DNS	DNS Proxy
Ring Protocol	MRPP (Multi-Ring Protect Protocol)
Erişim Güvenliği	802.1X · Port, MAC, username based · Account based on time length and traffic · Guest VLAN and Auto VLAN · Work with private client can manage P2P traffic MAC Based AAA(Client free access) PPPOE/PPPOE+ forwarding
AAA	ADIUS AAA for IPV4 and IPv6 TACACS+ AAA
Konfigürasyon ve Yönetim	CLI, Telnet, WEB, SSH ve SSL
	SNMPv1/v2c/v3
	MIB
	RMON 1, 2, 3, 9
Güç Tasarruf Teknolojisi	Reduce power consumption, improve cooling and reliability Flexible fan and port management to save power consumption
SysLog	Save Syslog and Trap to local device or server
SysLog	Max. 8 servers for Syslog or Trap receive
NMS	Strict Access Control by ACL and QOS
	Access the switch through AAA or Local Authentication
	SNTP and NTP
	Setup Time Zone and Summer Time
Supervision and Trouble Shooting	Supervise abnormity of task, memory, CPU, stack, switch chip, temperature and raise alarm Sflow IPFIX (IP Flow Information Export) Ping and Trace route command
Konfigürasyon Yönetimi	Configuration file storage Command operation log Dual Images and files startup FTP/TFTP server or client upgrade
OAM	802.3ah 802.1ag
Fiziksel
Boyutlar (W x D x H)	440mm×450mm ×842mm (19U)
Bağıl Nem	%10~%90, yoğuşmasız
Depolama Sıcaklığı	-40°C~70°C
Çalışma Sıcaklığı	0°C~40°C
Güç Kaynağı	AC: Input 90~264V, 50~60 Hz:
Güç Tüketimi	<1600W
MTBF	>250,000 saat
